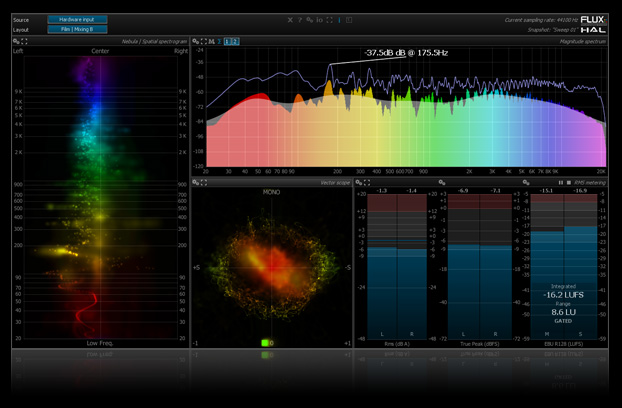

Flux:: Analyzer Systemの基幹をなす、スタンドアローン音響測定/解析ソリューション。
Flux:: Analyzer Systemの基幹であるFlux:: Analyzer Essentialは、スタンドアローンのアプリケーションとして動作します。この基本アプリケーションは、ライブ、サラウンドの2種類のモジュールを追加して機能を拡張することが可能です。
Flux:: Analyzer Essentialの機能
- 基本メータリング（ピーク、RMS）
- 表示のカスタマイズが可能なリアルタイム・スペクトラム・アナライザー
- シグナルのスペクトルの時間的進化を二次元で表示するスペクトログラム・ディスプレイ表示のカスタマイズが可能なベクトル・スコープ
- 位相と周波数の分布を同時に一つの画面で表示するNebulaステレオ (フロントからの表示)
- オシロスコープ・タイプの波形ディスプレイ
- ラウドネス・メーター
拡張モジュール
Flux:: Analyzer Essentialの機能を拡張するために、2種類の拡張モジュールが用意されています。実際に使用するフィールドに応じて、すべてのモジュールが特定のツールを提供します。これらの拡張モジュールを使用するためには、必ずFlux:: Analyzer Essentialが必要です。
Flux:: Analyzer Essential v22.01以降のバージョンでは、Flux:: Analyzer Metering Optionに含まれていた機能は全て、Flux:: Analyzer Essentialに統合されまています。
主な機能

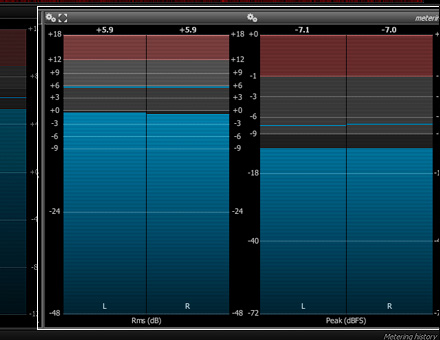

基本メータリング
- ピーク・メーター
- ベーシックRMSメーター
- 任意にカスタマイズ可能な表示スケールと軌跡
- フェーズ・メーター
ラウドネス・メーター
- 完全にカスタマイズ可能なメーター表示設定
- リアルタイムでのメーター表示
- LUFS – EBU R128 / PLOUD
- 多様なラウドネス基準に則したメーター表示
- ITU-R BS.1770に準拠したトゥルー・ピーク表示
- Dolby Dialogue Intelligence
- リアルタイムでラウドネスの履歴を表示
- オフラインでのラウドネス計測

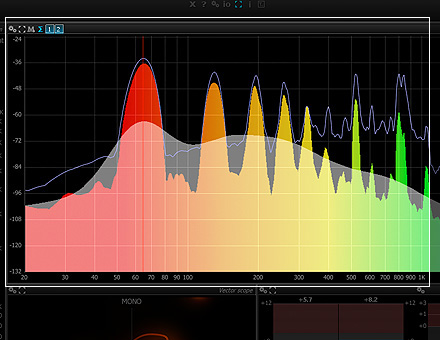

リアルタイム・スペクトラム・アナライザー
- 標準的なFFT表示またはFlux::独自のスペクトラム表示の選択
- 64Kまでのブロックサイズ
- 分析ウィンドウの表示設定
Rectangular
Barlett
Blackman
Hamming
Hann
- 補正曲線の選択（AmplitudeまたはPower）
- グラフの時間平均設定
平均化なし
フィル/フリーズ表示
200フレームまで設定可
- 最大値表示またはリアルタイム
- 数チャンネルの合計表示または複数同時表示の選択
- ユーザー設定可能な固定レンジまたはオートレンジ表示の選択
- 下記の項目を同時に表示
- 原音をフル解像度で表示
- ユーザーが指定したスムージング・カーブで表示
- ピーク・カーブ
- 独立して設定可能なカーブ奇跡表示
- ユーザー指定の周波数レンジと複数の表示設定でピーク・トラッキング
- キーボードとマウスによる表示周波数軸のズーム
- フル・カスタマイズ可能な表示オプション

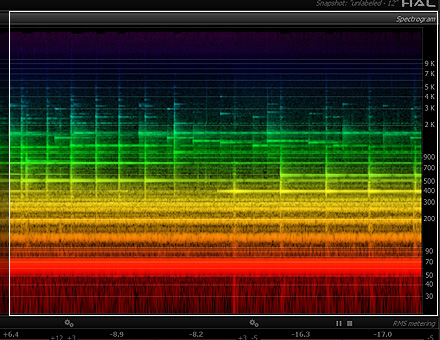

スペクトログラム・ディスプレイ
- カラーモード設定
RMSに応じて変調
ダイナミクスに応じて変調
- 最小表示レンジ設定
- 最大表示レンジ設定

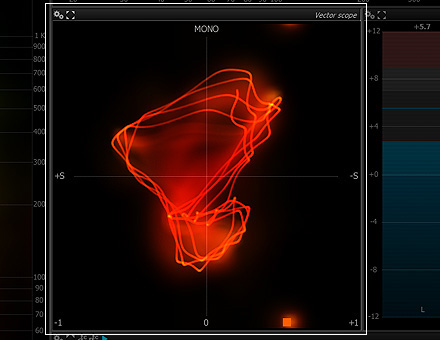

ベクター（ベクトル）スコープ
- 768 KHzまでの内部演算
- 自動スケール機能
- 下記より表示を調整可能
Blending
Fading
Blurring
Scaling
- 複数のカラーモード
- 以下のカラーモード設定
RMSに応じて変調
ダイナミクスに応じて変調
RMSとダイナミクスに応じて変調

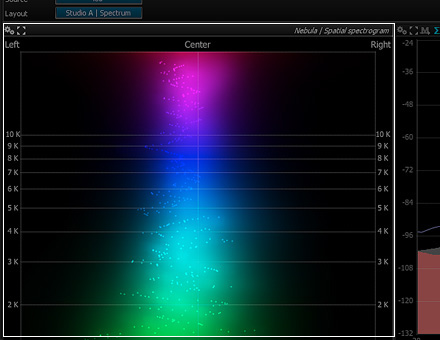

Nebula stereo (フロントからの表示のみ)
- ステレオ空間での周波数帯域の分布に基づき、オーディオ成分をリアルタイムで視覚的
- 情報として表示する、独自のスコープ型の空間スペクトラム表示
- ユーザー設定可能な軌跡表示
- 自動スケール機能
- フォーカス調整
- リニア／対数合成
- 下記より表示を調整可能
Fading / persistence
Blurring
Scaling
- 下記カラーモード選択
RMSに応じて変調
ダイナミクスに応じて変調
RMSとダイナミクスに応じて変調
サラウンド入力チャンネルの選択

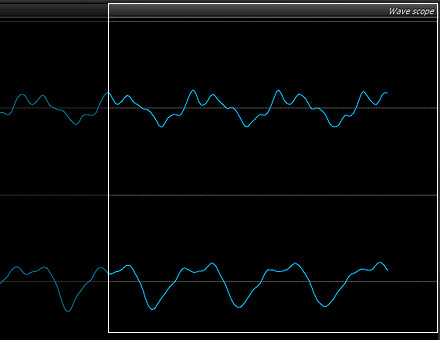

オシロスコープ
- マルチ・チャンネル
- ゼロ・クロッシング・トリガー
